一、核心技術解析與主流類型對比

　　在液氮存儲場景中，液位監控儀的核心功能是實時感知液氮量變化，防止因蒸發導致樣本失效或設備故障。目前主流技術可分為以下四類：

　　雷達式液位監控儀

　　代表產品如賽譜自?xún)x 120GHz 調頻雷達液位計，采用超高頻電磁波穿透液氮表面，通過回波時間計算液位。其優勢在于：

　　超寬量程覆蓋：0.1 米至 150 米的測量范圍，可適配從實驗室小型杜瓦瓶到工業大型儲罐的全場景需求。

　　極端環境適應性：在 - 196℃液氮環境中，定制型 SAIPU-RD1200-02 系列通過低溫抗凍材料和梯度絕熱設計，實現 ±3mm 精度。

　　智能化聯動：支持與氣體分析系統集成，通過 OPC UA 協議實現 “液位 + 濕度” 雙重監測，動態調整測量策略。

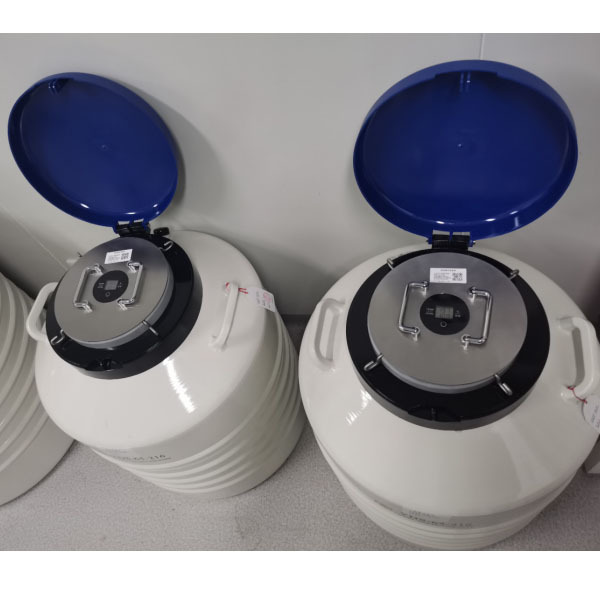

　　智能瓶塞式監控儀

　　以貝納吉 SRIM-200B 為典型，采用 “傳感器 + 瓶塞” 一體化設計，直接替換液氮罐原有塞體：

　　全集成化：不銹鋼探頭與聚氨酯保溫塞結合，內置長效鎳電池，續航達 2 年，避免頻繁更換電池的麻煩。

　　多模態數據傳輸：支持 LORA、NB-IoT、4G 等通信方式，數據實時上傳云端，可通過手機 App 或 PC 端遠程查看液位、溫度及報警信息。

　　高精度測量：液位測量誤差 ±5mm，溫度監測范圍 - 200℃~200℃(精度 ±1℃)，滿足生物樣本存儲的嚴苛要求。

　　電容式液位傳感器

　　河南長潤 CR6029 系列基于射頻電容原理，通過介質介電常數變化感知液位：

　　超低溫適配：專為液氮、LNG 等深冷介質設計，耐溫范圍 - 200℃~250℃，抗凍性能優異。

　　高可靠性：全氟塑料封裝和自校準算法，避免傳統電極式傳感器的漂移問題，在強酸強堿環境中壽命延長 3 倍。

　　多信號輸出：支持 RS485 和 4-20mA 標準信號，可直接接入 PLC 或 DCS 系統，適合工業自動化場景。

　　光纖光柵液位傳感器

　　大成永盛的北諾 ? 毛細 ? 系列采用光纖傳感技術：

　　抗電磁干擾：全金屬封裝和光纖通信設計，在強電磁環境(如核磁共振實驗室)中仍能穩定工作。

　　長距離監測：支持多點分布式測量，單根光纖可覆蓋 100 米范圍，適用于大型液氮儲罐群的集中監控。

　　數字化管理：液位數據通過光纖實時傳輸至云端，可生成歷史曲線和趨勢分析報告，便于追溯和優化存儲策略。

　　二、關鍵性能指標與選購要點

　　精度與響應速度

　　實驗室場景需選擇 ±3mm 級精度的設備(如賽譜自?xún)x雷達液位計)，而工業現場可接受 ±5mm 誤差。響應時間方面，智能瓶塞式監控儀(如貝納吉 SRIM-200B)可實現每分鐘一次數據更新，滿足常規需求;若需秒級響應，建議選擇雷達式或光纖光柵式產品。

　　環境適應性

　　溫度范圍：確保設備耐溫下限低于 - 196℃，如艾默生羅斯蒙特 5300 系列導波雷達液位計采用多級密封系統，可承受 - 196℃極限低溫。

　　抗腐蝕能力：接觸液氮的部件需采用 316L 不銹鋼、PTFE 或 PFA 材質，避免長期浸泡導致的金屬脆化。

　　防爆認證：在易燃易爆環境(如 LNG 儲罐區)，需選擇 Ex ia IIC T6 Ga 認證產品(如賽譜自?xún)x RD1200-01 系列)。

　　數據管理與報警功能

　　本地顯示：優先選擇帶液晶屏的設備(如貝納吉監控儀)，便于現場實時查看數據。

　　遠程監控：物聯網集成能力成為標配，云久安解決方案支持 4G/Wi-Fi 雙模式傳輸，異常時通過短信、微信多維度報警。

　　歷史記錄：至少存儲 30 天數據，且支持 Excel 導出，滿足 GLP/GMP 等合規性要求。

　　兼容性與擴展性

　　罐體適配：東亞牌 110L 液氮罐可選擇貝納吉智能瓶塞(需根據口徑定制)或通用型電容式傳感器(如河南長潤 CR6029)。

　　系統集成：工業用戶需關注協議兼容性，賽譜自?xún)x雷達液位計支持 HART、Modbus 等主流協議，可無縫接入現有 SCADA 系統。

　　三、典型場景推薦與產品選型

　　生物樣本庫(實驗室場景)

　　核心需求：高精度(±3mm)、多參數監測(液位 + 溫度)、遠程報警。

　　推薦方案：貝納吉智能瓶塞監控儀 SRIM-200B + 云久安物聯網平臺，實現從單罐到整個庫區的數字化管理。

　　優勢：一體化設計無需改造罐體，手機 App 實時推送低液位預警，避免樣本因液氮耗盡損壞。

　　工業液氮儲罐(化工 / 新能源領域)

　　核心需求：寬量程(0.1-150 米)、抗電磁干擾、防爆認證。

　　推薦方案：賽譜自?xún)x 120GHz 雷達液位計 SAIPU-RD9000 系列，搭配艾默生羅斯蒙特 5300 導波雷達作為冗余備份。

　　優勢：雙傳感器交叉驗證提升可靠性，支持與氣體泄漏監測系統聯動，實現 “液位 + 濃度” 雙重安全防護。

　　深冷運輸場景(LNG 船 / 槽車)

　　核心需求：耐振動、耐沖擊、寬溫工作。

　　推薦方案：大成永盛光纖光柵液位傳感器 + 鼎力云無線遠傳模塊。

　　優勢：全金屬封裝抗機械應力，MTM4 無線液位計支持 GPS 定位和遠程鎖閥，確保運輸過程中液位數據實時回傳與緊急制動。

　　四、維護要點與成本控制

　　定期校準

　　校準周期：高精度設備(如雷達式)建議每 6 個月校準一次，工業級設備可每年一次。

　　校準方法：使用標準量塊或已知液位的液氮罐進行對比，通過上位機軟件調整參數。

　　傳感器清潔

　　液氮罐口：每周用干燥氮?dú)獯祾?，防止結冰堵塞傳感器探頭。

　　電容式傳感器：每季度用無水乙醇擦拭電極表面，去除冷凝雜質。

　　成本優化策略

　　選型建議：實驗室優先選擇智能瓶塞式(單價約 5000-8000 元)，工業場景可采用 “雷達 + 電容” 雙冗余方案(約 2-5 萬元 / 套)。

　　能耗管理：無線設備選擇低功耗型號(如貝納吉監控儀電池續航 2 年)，減少運維成本。

　　五、未來趨勢與技術前瞻

　　2025 年液氮液位監控技術呈現三大發展方向：

　　多模態融合：如賽譜自?xún)x 120GHz 雷達結合 AI 算法，通過機器學習區分液氮蒸發與泄漏場景，誤報率降低 70%。

　　能源自給：集成溫差發電模塊，利用液氮與環境溫差為設備供電，實現 “零能耗” 監測。

　　數字孿生：云久安平臺通過 3D 建模實時映射液氮罐狀態，支持虛擬巡檢和故障預測，維護效率提升 40%。

　　選擇液氮液位監控儀時，需綜合考量罐體規格、應用場景和預算，優先選擇技術成熟、兼容性強且具備本地化服務能力的品牌(如賽譜自?xún)x、貝納吉等)。通過精準監測與智能管理，可將液氮蒸發損耗降低 15%-20%，同時顯著提升樣本存儲的安全性與合規性。東亞液氮罐
